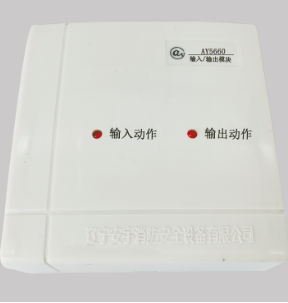

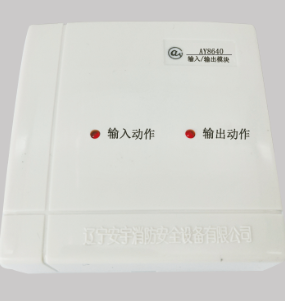

功能和用途

·能夠監視外部設備控制電路電源的供電狀態。

技術指標

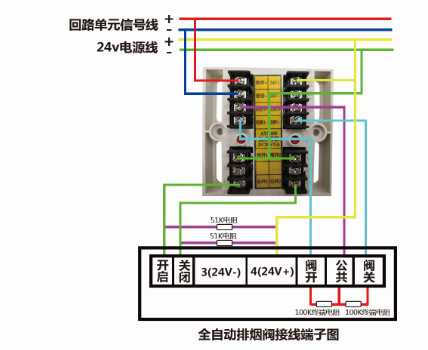

產品接線圖

故障排除方法

·設備故障：測量信號線電壓是否在工作電壓值內；檢查設備編碼是否正確。

·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的100K電阻是否連接在外部設備反饋無源觸點的兩端；模塊常開和公共兩端與外部受控設備之間是否構成一個電壓為24V的回路；與現場控制設備的開關狀態是否一致；模塊兩個編址所接外部設備是否都正常。

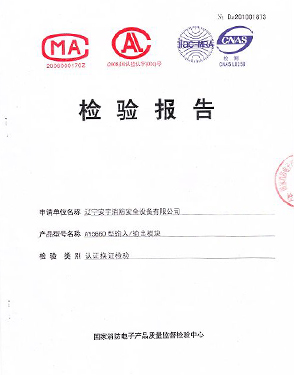

檢驗報告

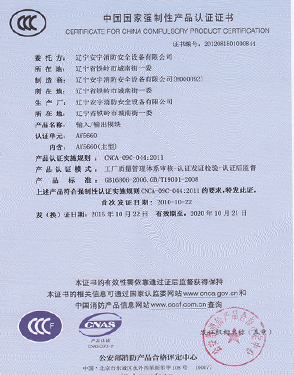

認證證書
